Как проверить электронный прессостат стиральной машины

Конструкция и принцип работы устройства

Прежде чем заняться проверкой детали, рекомендуется ознакомиться с ее конструкционными особенностями и принципом работы. Прессостатом называют деталь, которая отвечает за контроль объема воды в системе стиралки. Различные режимы работы стиральной техники нуждаются в разном количестве воды. Поэтому при переключении используется реле уровня, проверяющее количество жидкости в баке.

Деталь изготавливается из качественного пластика и имеет округлую форму. Она подключается к электрической проводке и шлангу для определения давления. Внутри находятся переключатель с тонкой мембраной. Когда система наполнится водой, воздух под давлением пройдет через шланг, что приведет к замыканию переключателя. После этого система перестанет набирать новую жидкость.

Предварительные действия

Как только вы обнаружите неисправность, следует понять, на самом ли деле причина кроется именно в детали, контролирующей уровень воды. Необходимо внимательно осмотреть водозаборную систему, проверить рукав и штуцер водозаборного датчика, переходный камерный участок. При осмотре этих деталей вы не должны обнаружить прорех и потертостей, а также налета от стирального порошка.

Если средство для стирки на деталях обнаружено, все комплектующие в обязательном порядке промываются, после чего выполняется повторная попытка запуска стиральной машины. Вполне возможно, что вы вернули прессостату способность работать.

Во вторую очередь проверяется правильность и прочность подключения электрической проводки к детали. Есть вероятность, что один из проводков стерся либо перегнулся. Обнаружив такой дефект, устраняем его и снова выполняем проверочный запуск.

Обязательно проверяем контактную группу прессостата. Если имеется налет грязи, очищаем ее и вновь проверяем водозаборный датчик на исправность.

Диагностика выполняется с помощью трубки, диаметр которой совпадает с размером шланга детали. Один конец трубки надеваем на приборный штуцер, во второй дуем. Если деталь, контролирующая забор воды, находится в исправном состоянии, будут раздаваться легкие пощелкивания.

Когда и такой способ проверки не помог выявить проблемы, прессостат придется разбирать.

Признаки неисправности

Иногда определить неисправность изделия довольно сложно, особенно людям, которые не разбираются в технике. Рекомендуется ознакомиться с распространенными признаками, которые свидетельствуют о неисправности прессостата.

Перестает набирать воду в бак

Люди, у которых есть собственная стиральная машина, часто сталкиваются с тем, что в бачок перестает набираться жидкость. Выделяют несколько причин появления этой проблемы:

• Проблемы с клапаном, отвечающим за подачу водички. В систему жидкость попадает под водопроводным давлением. Подача открывается при помощи специального встроенного клапана, который начинает работать после сигнала от управляющего модуля. Если он будет неисправен, жидкость не начнет поступать.
• Поломка управляющего модуля. Из-за неисправности этой детали к клапану не поступает сигнал, и он не начинает набирать водичку.
• Поломка блокиратора. Он отвечает за блокировку дверцы люка. При неисправности блокиратора машинка не начнет работать.

Посмотрите также

Как разобрать и отремонтировать посудомоечную машину своими руками, инструкция

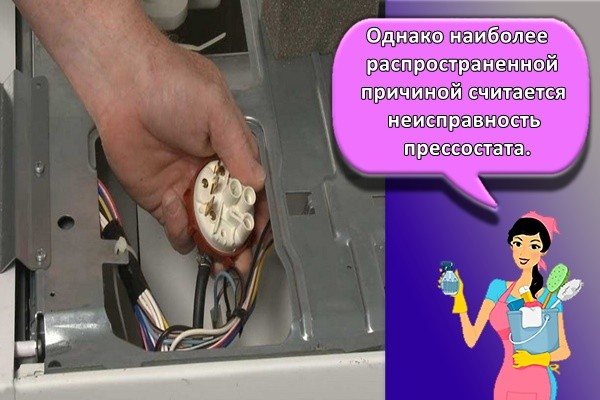

Однако наиболее распространенной причиной считается неисправность прессостата. Если это изделие не будет работать, машинка не сможет оценить и не начнет наполнять бак.

Многократное повторение циклов подачи и слива воды

Современные стиралки оснащаются автоматической системой набора жидкости. За поступление водички отвечают не только клапаны, но и реле уровня. Все эти детали функционируют при помощи специальных команд, поступающих от блока управления.

Сбой в одной из перечисленных деталей приводит к тому, что система не наполняется необходимым количеством жидкости.

Блоком управления это воспринимается как невыполнение команды, и поэтому он повторно подает сигнал для подачки водички. Это приводит к тому, что циклы подачи и слива многократно повторяются. Из-за повторения циклов длительность стирки может возрасти в разы.

Уменьшение качества полоскания и стирки

Иногда после длительного использования стиральной машины качество полоскания и стирки белья постепенно ухудшаются. Многие связывают это с использованием неподходящих порошков. Однако есть и другие причины, из-за которых вещи начинают отстирываться хуже.

Распространенной причиной ухудшения качества стирки считается неисправность реле уровня. Из-за поломки этой детали стиралке не удается определить, сколько воды в бачке, и из-за этого он часто не наполняется полностью. Это приводит к тому, что набранной жидкости недостаточно, чтобы нормально постирать и сполоснуть выстиранные вещи.

Остается вода после окончания стирки

Бывают случаи, когда после завершения работы внутри барабана остается водичка. Такое может случиться из-за того, что прессостат вышел из строя и перестал нормально функционировать. Если он не будет правильно работать, к управляющему блоку устройства не поступит сигнал о необходимости очистки бака. Это приведет к тому, что помпы не начнут работать для откачивания лишней водички.

Однако есть и другие причины появления этой проблемы:

• Засорение насосного фильтра. Непроходимость жидкости из бака иногда появляется из-за забитого фильтра. Его придется прочистить, чтобы слив начал работать.
• Засор внутри патрубка. В процессе слива отработанная жидкость проходит через патрубок. Специалисты советуют прочищать его раз в месяц, чтобы он не засорялся.

Принцип действия

Принцип действия

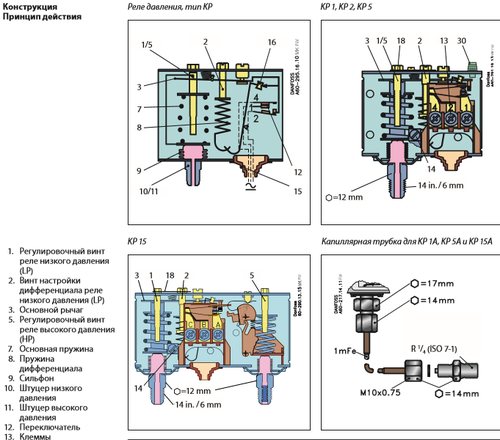

Принцип действия датчика воды достаточно прост. Он имеет вид круглого пластикового элемента небольших размеров. К нему подключены специальные провода и трубки. С помощью них элемент соединяется с резервуаром, в котором преобладает высокое давление.

Как только в баке появляется вода, то создается в трубке давление. Оно способствует тому, что рыле замыкается или размыкается. Таким образом, стиральная машина узнает о том, что поступила вода в бак. При этом фиксируется и ее количество.

Последствия игнорирования проблемы

Поломка прессостата приводит к серьезным последствиям, с которыми следует заранее ознакомиться. Если вовремя не заменить сломанную деталь, появятся следующие проблемы:

• Не набирается вода. При сломанном реле уровня жидкость перестает набираться. При этом может включиться ТЭН, что приведет к дальнейшей поломке нагревательного элемента. Поэтому перед началом стирки обязательно проверяют, чтобы бак не был пустым.
• Ухудшение отжимания постиранных вещей. Иногда из-за неисправности компонента жидкость перестает нормально сливаться. Из-за этого вещи отжимаются намного хуже.
• Переполнение бачка. Иногда из-за поломки детали в бак подается очень много воды, из-за чего он переполняется.

Посмотрите также

Инструкция, как отремонтировать кран-буксу в смесителе своими руками

Как проверить датчик

Чтобы убедиться в работоспособности датчика, необходимо его проверить. Существует несколько полезных рекомендаций, которые помогут проверить исправность детали.

Где находится

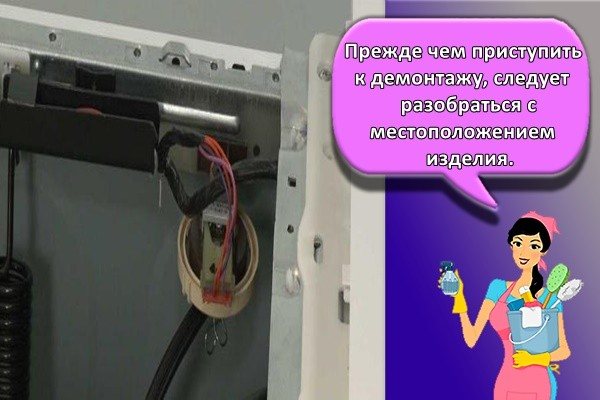

Прежде чем приступить к демонтажу, следует разобраться с местоположением изделия. Многие владельцы стиралок по ошибке считают, что деталь располагается внутри барабана, однако это не так. Большинство производителей устанавливают реле уровня в верхней части корпуса сливного механизма, который установлен около боковой стены. Такое расположение считается очень удобным, так как оно упрощает извлечение изделия из конструкции.

Однако у некоторых моделей датчик может устанавливаться в других местах. Например, в современных моделях стиралок «Самсунг» или «Аристон» деталь устанавливают справа возле фронтальной стены. У машинок от реле размещают в центральной части левой боковой стенки.

Как демонтировать

Самостоятельно демонтировать прессостат довольно просто. Однако несмотря на это, надо ознакомиться с тем, как правильно это сделать. Процесс демонтажа осуществляется в несколько последовательных этапов:

• Снятие верхней крышки. Чтобы избавиться от нее, придется открутить два болтика, которые расположены на задней стенке. Затем верхняя крышка аккуратно сдвигается назад и снимается.
• Отсоединение детали. К реле подключены провода, ведущие к блоку управления, и шланг. Прежде чем снять изделие, надо осторожно отсоединить проводку со шлангом.
• Снятие прессостата. Он подсоединен к стенке крепежными болтами, которые надо открутить.

Проверка мультиметром

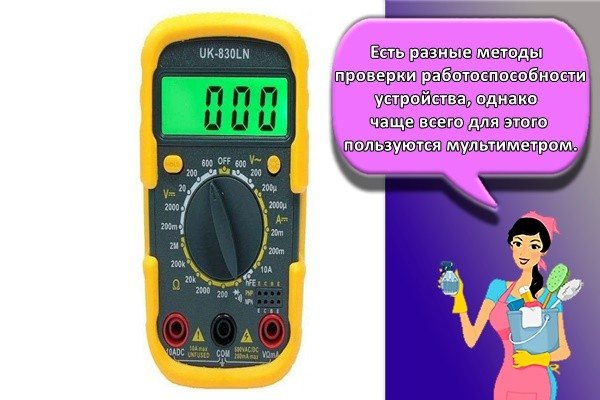

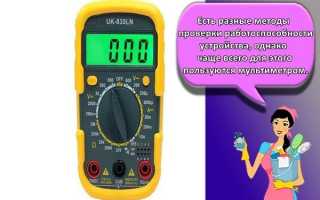

Есть разные методы проверки работоспособности устройства, однако чаще всего для этого пользуются мультиметром.

Прежде чем приступить к проверке, необходимо тщательно изучить электрическую схему прибора и провести предварительную настройку тестера.

Его заранее устанавливают в режим сопротивления, после чего щупы подключаются к контактам снятой детали. После подключения щупов на дисплее тестера должны изменяться значения. Если цифры не изменились, значит, реле неисправно и его придется полностью заменить на новое.

Посмотрите также

Какие обои можно покрасить, правила эксплуатации и советы по нанесению материала

Проверяем и регулируем датчик

Прежде чем своими руками разбирать корпус стиральной машины, посмотрите, находится ли автомат на гарантии. Если срок бесплатного сервиса еще не истек, лучше пригласить для диагностики специалиста. При самовольном ремонте о гарантийном обслуживании можно будет забыть.

Если гарантия на прибор давно закончилась, можно приступить к самостоятельной диагностике. Действовать следует так:

• выдерните шнур питания машинки из сети;
• перекройте запорный вентиль, отвечающий за подачу воды;
• открутите пару саморезов, удерживающих верхнюю панель машинки;
• снимите «крышку» корпуса стиралки;
• отыщите прессостат;
• выкрутите винт, фиксирующий реле в корпусе, уберите разъем;
• ослабьте хомут и извлеките прессостат из машинки.

Прежде чем менять или регулировать устройство, следует проверить его на исправность. Для этого придется подготовить короткую резиновую трубочку, такую же, как на прессостате. Вытащив датчик уровня воды, подсоедините к нему подготовленную трубку. Далее подуйте в нее – если прессостат рабочий, должны послышаться два-три характерных щелчка. Тишина будет указывать на то, что контакты не срабатывают, следовательно, реле неисправно.

Далее осмотрите прессостат, убедитесь, что на нем отсутствуют повреждения. Также проверьте шланг на засор – если он забит, продуйте его или промойте под струей теплой воды.

Проверить датчик водного уровня допускается с помощью мультиметра.

Аппаратное тестирование прессостата считается более точным. Чтобы выполнить диагностику, переведите мультиметр в режим омметра и приложите щупы прибора к контактам реле. Обязательно создать давление в трубке, чтобы контакты сработали. Если цифры на экране тестера при срабатывании контактов не меняются, придется заменить прессостат. Когда все исправно, можно не приобретать новый датчик, а просто отрегулировать имеющийся.

Настраивается прессостат вручную. Регулировка поможет, если воды в машинку при стирке набирается слишком мало. Объем жидкости можно сделать меньшим или большим – для этого необходимо выставить силу реагирования реле. До того как приступать к процедуре, обязательно нужно обесточить оборудование.

Снимите верхнюю крышку машинки, отыщите прессостат и сбросьте разъем. У датчика уровня предусмотрено 3 регулировочных болта, один из них придется подкручивать в процессе. Винт, с помощью которого выполняется настройка, обычно находится в центральной части.

Выполнять регулировку прессостата необходимо при пустом баке стиральной машины.

Подкручивать винт можно с помощью крестовой отвертки или «звездочки». Процедура выполняется поэтапно – важно оценивать промежуточные итоги настройки датчика. Так, необходимо провернуть болт на пол-оборота, после собрать автомат и запустить тестовый цикл с пустым барабаном. Когда результаты не устраивают – нужно еще повернуть винт.

Настраивать прессостат необходимо, обладая хотя бы минимальными базовыми теоретическими знаниями. Если вы не имеете совсем никакого представления, как устроен датчик уровня, работу лучше доверить мастеру. Специалист правильно отрегулирует реле.

Интересное:

• Коды ошибок стиральных машин АЕГ
• Коды ошибок стиральных машин Электролюкс
• Проверка прессостата стиральной машины Индезит
• Проверка датчика уровня воды в стиральной машине Samsung
• Как устроена стиральная машина Самсунг
• Разборка прессостата стиральной машины

Комментарии читателей

• Поделитесь своим мнением — оставьте комментарий

Ручная регулировка своими руками

Если поломка оказалось несерьезной, можно не покупать новую деталь, а просто настроить вручную старую. При проведении настройки придерживаются следующих рекомендаций:

• Необходимо определить оптимальное количество водички для стиралки. Для каждой модели существует оптимальный объем жидкости, который нужен для выполнения программ. Поэтому необходимо заранее узнать, какое количество водички должно набираться в бак для стирки и полоскания вещей.
• Провести настройку. На поверхности изделия находятся регулируемые винты, которые настраиваются в зависимости от нужного количества жидкости.

Как заменить самостоятельно

При более серьезных поломках придется заняться заменой сломанного изделия. Однако перед проведением замены необходимо приобрести новый прессостат. Для этого придется взять с собой в магазин сломанное изделие и купить точно такое же.

Замена детали осуществляется в несколько последовательных шагов:

• Извлечение старого реле. Чтобы достать сломанную деталь, отсоединяются все проводки и шланги. Делать это надо очень осторожно, чтобы ничего случайно не повредить. Затем откручиваются крепежные болты, которыми прикручен корпус.
• Установка нового реле. Конструкцию прикручивают болтами на место старой. Затем к ней при помощи хомута крепится шланг и подключается электрическая проводка.

Регулировка положительного результата не дала: что делать?

Самостоятельно определить, что из строя вышел именно прессостат, достаточно просто – признаки его отказа ясно подтверждают проблему. Но регулировка детали помогает не всегда – бывают ситуации, когда потребуется полная замена детали.

Много времени для установки нового датчика контроля воды не потребуется. Необходимо выполнить частичную разборку техники, чтобы получить доступ к прессостату. После этого запомните схему подсоединения электрической проводки, отсоедините ее от контактов и снимите прессостат. Дальнейшие действия выполняются в следующей последовательности:

• в системе крепится новый прессостат, аналогичный вышедшему из строя;
• к трубке датчика контроля воды подключается щланг, фиксируется хомутом;
• все соединения необходимо проверить на наличие заломов, трещин и иных повреждений;
• по известной схеме подсоединяется проводка;
• сборка выполняется в обратной последовательности, устройство запускается для проверки на работоспособность.

Правила эксплуатации

Чтобы прессостат не ломался, надо правильно пользоваться стиральной техникой. Есть несколько правил эксплуатации, который следует придерживаться при использовании машинки:

• Нельзя использовать машинку вхолостую. Перед началом стирки барабан заполняют не менее чем наполовину. Если он будет пустым, прессостат быстро сломается.
• Стирать в теплой воде. Ее температура не должна превышать сорока пяти градусов.
• Регулярно чистить слив. Чтобы с бака хорошо сливалась водичка, надо раз в месяц чистить сливной шланг.
